Produktbeschreibung
DF-155M-8P-F 10/100M einzelne Faser SC20km 8 des einzelnen Modus schließt POE-Schalter mit Marvell Chip an den Port an
1.Overviews
DF-155M-8P-F ist der fachkundige unmanaged POE-Schalter, der für video Überwachung- und Netzprojektsystem, etc. bestimmt ist. Es liefert 8 Ethernet-Kanäle x-100Mbps und 1 optischer Kanal Faser der x-100Mbps, Funktion der Unterstützungs VLAN, kann vollständiges System am broadcast storm effektiv verhindern, damit die Datenübertragung sicherer bilden
Dieser POE-Netzschalter kann allgemeine Nachfragen des Abnehmers befriedigen. Poe-Netzschalter mit der POE-Funktion, bestimmt für hochauflösenden Internet-Zugriff der Netzkamera. Er liefert 8 100Mbps PoE das Ethernet schält, einwilligt mit IEEE802.3af/at Standards und vereinfacht auch Verkabelung, vermeidet das unangenehme des Installierens der Netzdose für Starkstromgeräte
2.Features
1.Provide 8 x 100Mbps Ethernet-Kanäle, 1 optischer Kanal Faser der x-100Mbps;
Ende-Überspannung 2.Support Methode, stimmt mit IEEE802.3 af/at Standards, kann maximale Energie 30W liefern überein, die möglich ist, um starke Infrarotkameras anzuschalten;
3.Comply mit IEEE802.3, IEEE802.3u, IEEE802.3af/at Standards;
4.Support IEEE802.3x unterstützen full-duplex Steuerung des Datenflusses, Selbst-MDI/MDIX;
5.Support Kanalunterseite Vlan, verhindern am broadcast storm, damit Datenumsetzung leistungsfähiger und sicher bilden;
Bildschirmanzeigefunktionen LED-6.Various machen real-fristgerecht Bildschirmanzeige die aktuellen Arbeitsbedingungen der Einheit ein und helfen sofortigem Teildienst und entfernen Mühe leicht;
7.Excellent Blitzschutz, Blitzkapazität bis zu 2KV;
8.Easy, zum der Wände oder auf den Schreibtischen an zu installieren und zu betreiben;
3. Technische Bedingungen
| Feld | Beschreibung | |
| Modell | DF-155M-8P-F | |
| Stromversorgung | Stromversorgungen-Modus | Energien-Adapter |
| Spannungs-Reichweite | Gleichstrom 48~56V | |
| Leistungsaufnahme | Die Einheit <5W, POE-Stromversorgung <120W | |
| Netz-Kanal-Parameter | Netz-Kanäle | Kanal des Ethernet-1~8: 10/100Mbps 1 aus optischen Fasernkanal des Uplink: SC/FC/ST |
| Übertragungs-Abstand | Kanal des Ethernet-1~8: 0~100m Vorschreiben 10 Mbps Reichweite bis zu 250m Aus optischen Fasernkanal des Uplink: Faser 20km des einzelnen Modus | |
| Übertragungs-Media | Kanal des Ethernet-1~8: Cat5e/6 Standard-UTP Kabel, Uplink optischen Kanal: aus optischen Fasern | |
| Poe-Vereinbarung | IEEE802.3 af/at Standards | |
| PoE-Stromversorgungen-Modus | Ende-Überspannung Methode | |
| PoE-Stromversorgungen-Leistung in Watt | Jedes port≤30W, vollständiges device<120W | |
| Netz-Schalter-Bedingung | Netz-Standard | IEEE 802.3/802.3u |
| Austausch-Modus | Speichervermittlungs | |
| Daten-Cachieren des Mechanismus | 1M | |
| MAC- addressliste | 2K | |
| Statusanzeigen | Leistungsmesser-Licht | Eine Energie hell (Grün) |
| Aus optischen Fasern Portanzeiger | Ein Faserlink-Anzeigelicht (grün), Unterhälte des grünen Lichtes auf, wenn der Faserkanal gut angeschlossen wird; Blinken wenn Lautsprecherempfängerdaten | |
| F.E.uplink-Kanal | LED (Grün): Auf, ist Kanal Link eingeschaltet; Weg von, ist Kanal Link unten; | |
| PoE-Anzeiger | 8 PoE-Anzeigelampe (Gelb) | |
| PoE-Netz-Kanal LED | 1~8 Port (grünes Licht auf Steckfassung RJ45) hält auf, wenn sie normalerweise angeschlossen werden und wenn Lautsprecherempfängerdaten blinken | |
| Schalter | Vlan Schalter | Auf: Cctv-Modus, Energie der Unterstützungs 250meter und Daten Weg von: normaler Modus, Support 100meter |
| Schutz-Stufe | Stromstoss-Immunität | Stufe 3, Executivstandard: IEC61000-4-5 |
| Elektrostatischer Schutz | elektrische Einleitung der Note 1a: Stufe 3 Einleitung der Luft 1a: Executivstandard der Stufe 3: IEC61000-4-2 | |
| Betriebsumgebung | Arbeitstemperatur | 0ºC~55ºC |
| Speichertemperatur | - 40ºC~70ºC | |
| Feuchtigkeit (nicht-erstarren) | 0~95% | |
| Mechanische Attribute | Abmessungen (L*W*H) | 188.5mmx102.5mmx28.25mm |
| Farbe | Schwarzes | |
| Gewicht | 612g | |
| Zuverlässigkeit | Mittelausfallabstand (MTBF) | >50000h |
| Adaptertyp | Großbritannien-, amerikanischer und europäischerstandard für Ihr wählen | |
Anmerkung: Wenn überhaupt verzeihen Änderungen mit Produktbeschreibung, ohne vorherigen Begriff
1) da Übertragungsabstand bestimmte Relation mit dem Kabel, also haben, Sie werden vorgeschlagen, um Standardkabel cat5e/6 für den längsten benötigten Abstand zu verwenden
Möglicherweise ist das folgende Info nützlich, damit Sie verstehen unseren POE-Schalter hervorquellen.
1.The bricht uns verwenden immer für POE-Schalter sind Broadcom und Marvell. ab

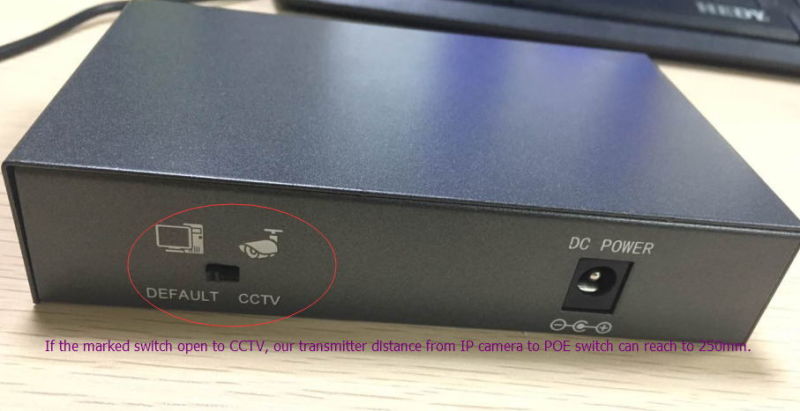

2.In die Rückseite unseres POE-Schalters, gibt es einen Schalter (benannt Rückstellung und CCTV-Schalter) kann den Übermittlerabstand zwischen POE-IP-Kamera einstellen und POE-Schalter, pls kindly Anmerkung der maximale Übermittlerabstand, den wir erreichen können, ist 250m.
3.All unsere POE switchws sind intelligent, folglich kann er genügend bearbeitete Energie für alle Geräte liefern, die POE-Schalter mit entsprechend der Notwendigkeit der Geräte anschließt. So brauchen die Abnehmer nicht, sich die Geräte zu sorgen willen Burnout, wenn POE-Schalter grosse Energie viel mehr als liefern, was sie benötigen, oder die Geräte können nicht gut arbeiten, wenn POE-Schalter genügend Energie nicht an sie liefern.
4.All unsere POE switchws sind mit kompatibel IEEE802.3 af/at Standards
4.V-lan
4.1 Einleitung
Wenn Funktion V-lan geöffnet ist, kann der LAN-Kanal, Datenumsetzung nicht bilden aber kann über Uplinkkanal nur in Verbindung stehen. Der V-LAN Arbeitsplatz wird separat zwischen jedem Netzkanal und UP-LINKkanal aufgebaut
Im gleichen Arbeitsplatz V-lan gleichgültig, sind, das der tatsächliche PoE-Schalter, der, die Signalübertragung angeschlossen wird, separat von einander lokalisiert werden, welches sie scheint, auf den verschiedenen Schaltern. Die Sendung im gleichen V-lan kann, von den Bauteilen nur empfangen werden aber kann nicht in anderen V-lan übertragen werden, der nicht notwendiges broadcast storm groß steuern kann. Was mehr ist, kann unterschiedlicher V-lan nicht einander sogar verbunden sein, wenn es keine Wegewahl gibt, die den sicheren Grad unter unterschiedlicher Abteilung im Unternehmen erhöht
4.2 Konfiguration
Die Taste V-lan auf der Rückseite des Schalters AUF zum Zustand, V-lan Anzeigelampen umschalten, dann die Reset-Taste betätigen, um den Schalter, auf diese Weise Funktionen V-lan wiederzubeginnen
Anmerkung:
Reset-Taste bitte betätigen oder repower die Einheit, wenn V-lan einschalten, nur auf diese Weise der Schalter entsprechenden Modus kommen kann
Liste 5.InstallationPacking
Vor Installation das folgende Gerät bitte überprüfen und Zubehör, wenn es irgendwelche gibt, treten bitte mit Ihrem Lieferanten in Verbindung
1) 1 Set DF-1.25G-8P-2F
2) 1 Wechselstrom-Kabel
3) 1 Benutzerhandbuch
Wie unterhalb der Jobstepps bitte installieren:
Installation 1.Before, stellen bitte die Energie aller Signalquellen und den Monitor im Falle des Schadens der Übertragungseinheit ab;
Netz 2.Using kabelt, um an Ethernet-Kanäle der IP-Kameras anzuschließen und POE-Kanäle PSE-2 der Serien unmanaged POE schalten;
Kanal des UP-LINK 3.Using, zum von NVR oder von Computer usw. anzuschließen;
Wetterinstallation des Checks 4.Device ist korrekt und die unbeschädigte Einheit;
Energie 5.Before auf Serie PSE-2 unmanaged POE-Schalter, überprüfen, ob alle Anschlüsse zuverlässig sind;
6.Confirm alle Netzeinheiten werden angeschalten und können normalerweise arbeiten;
6.Troubleshooting
Wenn die Einheit, die mit Mühen angetroffen wird, es durch die Methoden unten gelöst werden kann:
1) stellen sicher, dass die Einheit die Bedingungen richtig ansprechend installiert ist;
2) stellen sicher, dass das Kabel RJ45 in Verbindung getreten ohne geöffneten Kreisläuf gutes ist; der Kabelentwurf stimmt mit internationalen Standards EIA/TIA568A oder 568B überein;
3) stellt jede PoE-Kanaldose maximales 30W zum Schalter zur Verfügung und die Gesamtenergie ist kleiner als die maximale Energie, die von der Einheit bereitgestellt wird. So bitte anschließen nicht an die PoE-Einheit, die mehr als 30W ist;
4) betätigen Reset-Taste, zu überprüfen, ob die Einheit richtig arbeiten kann;
5) ersetzen die Müheeinheit durch eine normale Arbeitseinheit, um zu überprüfen, ob die Einheit geschädigt wird;
6) wenn alle oben genannten Methoden noch nicht arbeiten, zu gefallen mit Hersteller direkt in Verbindung treten;
Methoden 7.Making des Verbinders RJ45
Hilfsmittel 1.Required: Drahtbördelmaschinen, Netzkabelprüfvorrichtung;
Reihenfolge des Drahts 2.The des RJ45l Verbindermostes stimmt mit internationalem Standard von EIA/TIA 568A oder von EIA/TIA 568B überein;
3.Strip über 2cm's der isolierenden Umhüllung, zum von 4 Paaren UTP zu lassen kann gesehen werden;
4.Separate 4 passt UTP Kabel und Versuch zusammen, um jedes Paar geradezurichten;
5.Arrange 8 kabelt mit korrekter Zeile Reihenfolge von EIA/TIA 568A oder von EIA/TIA 568B;
Rückstand des Gewindes 6.Cut und verlassen den 1.5cm Draht, der Außenseite die Isolierschicht freilegte, und stellen sicher, dass 8 Drähte gerade und ordentlich sind;
Drähte 7.Put 8 RJ 45 im Verbinder, betätigen dann sich mit Drahtbördelmaschinen;
8.Repeat über fünf Jobstepps, bilden die andere Seite vom UTP Kabel; Dann using die Kabelprüfvorrichtung zum zu prüfen, ob das cat5e/6 normalerweise arbeitet;
8. Feld und Erscheinungsbilder
Informationen 9.Company
Takfly, hergestellt 2000, ist Herstellung gewesen und Faserkabel, Adapter, Abschwächer, Verbinder, Koppler, Teiler, Endpunktkasten, ODF, Faserinstrumente, Media Conceiver, Schalter, optische Baugruppe, CWDM/DWDM, etc.-Takflys Produkte exportierend, haben die Managementüberprüfung verabschiedet: ISO14001: 2004. und Waren haben RoHS, CER, FCC, REICHWEITE, EN50575, ISO9001, etc. verstrichen
Bis jetzt sind unsere Produkte breit in viele grosses weltweites Projekt und Arbeit tadellos installiert worden. Viele Projektkontaktgeber bitten die ersten und zweiten Bediener, Faserfelder von Takfly für ihr neues Projekt zu kaufen. Zusätzlich builted wir auch langfristige Mitarbeit mit Lappländer, Amper, Telefonica, Orange und Ericsson. Aller Anfrage werden warm hier kein Stoff gebegrüßt, den sie klein ist, oder groß, versprechen wir, alle Abnehmer Qualität und gutes Preisfeld bereitzustellen
10.Why wählen Takfly?
Service
Firmenzeichen 1.Customer's: Annehmbar;
Inspektion 2.General auf dem Reparieren bevor dem Packen;
3. Aus dritter Quelleinspektion: Annehmbar;
Qualitätskontrolle
Alle Produkte müssen fünf Checks vor Herstellungsverfahren durchlaufen;
ankommende Inspektion 1.Material vor Produktion;
Check 2.Full nach jedem einzelnen Prozess beendet;
Check 3.Full nach der Produktion Hälfte-getan;
Check 4.Full bevor dem Packen;
Check 5.Spots nach Produktion packte, bevor er versendete;
Vorteil
1.15 Jahre Erfahrung in den Herstellungsfaseroptikprodukten;
2.Availability von R u. von D mit mehr als 10 Ingenieuren;
3.Available des Entwurfs und der Herstellungform mit speziellem Formteilhaus;
4.Highquality, attraktiver Preis und schnelle Anlieferung (2-7days);
5.OEM, ODM-Abnehmerentwürfe werden auch begrüßt;
6.More als 200 Arbeitskräfte;
Service 7.Excellent;
Anlieferung
1.Packing: Plastikbag& Karton, Nullverpackung oder, wie Ihr erforderlich;
Zeit 2.Sample: 1-3 Tage nach bestätigen;
3.Order Vorbereitungs- und Anlaufzeit: Tage 2-7working hängen von der Menge und von den Produkten ab;
Kanal 4.Shipping: Shenzhen China oder HK;
Ausdruck 5.Shipping: EXW oder FOB;
Verschiffen
1.Once bestätigte die Ordnung und die Zahlung, die nach Fertigstellungswaren gesendet wurde;
2.Goods wird innerhalb 7 Tage mit dem schnellen, angemessenen und leistungsfähigen Verschiffenmodus wie DHL, EMS, UPS, FEDERAL EXPRESS, TNT, usw. gesendet;
3.Please stellen sicher, dass Ihre Anschrift korrekt ist. Verlorene irgendwelche und Fehler wegen der falschen Adresse sind nicht Verantwortlichkeit des Lieferanten;
4.Please bieten nicht, wenn Sie mit dem Verschiffen und der Bearbeitungsgebühr anderer Meinung sind;
Pls kindly Anmerkung, die wir nicht nur zu eine Gelegenheit suchen möchten, mit Ihnen zu arbeiten, aber sehen Sie auch als unser Freund an. Alle Anfragen von Ihrer Seite werden warm hier gebegrüßt. Sie können an rufen 0086 13537892205 zu mich erreichen
